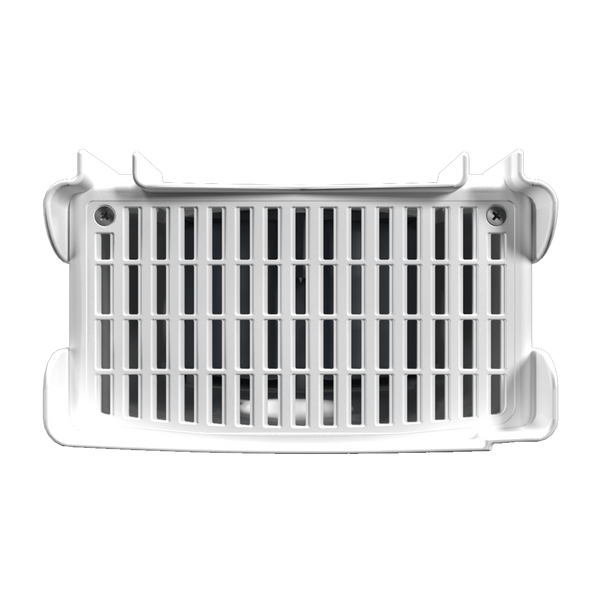

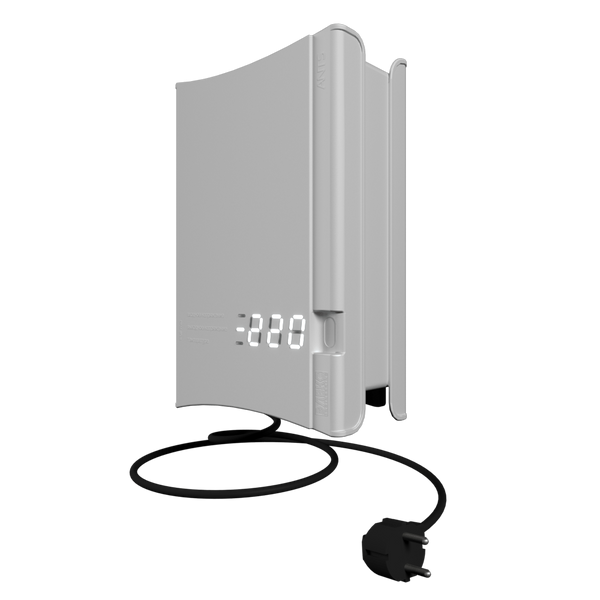

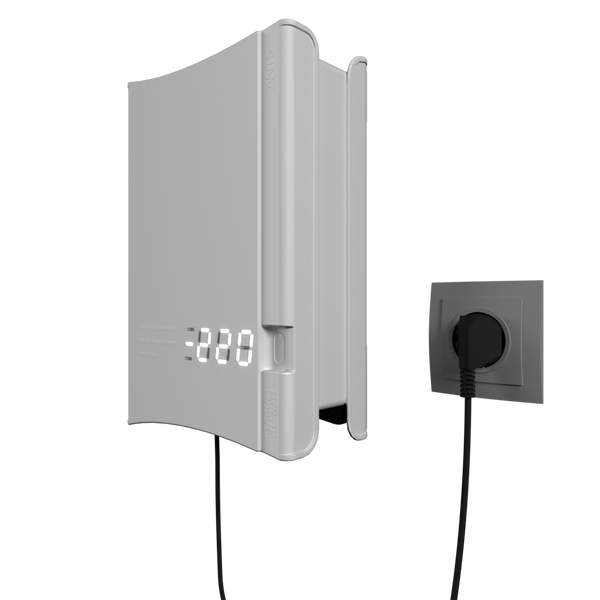

Инверторный стабилизатор напряжения КилоГерц У 1-3
Функционально Элекс КилоГерц У 1-3 представляет собой стабилизатор напряжения инверторного типа, двойного преобразования, состоящего из силового каскада, базирующегося на современном IGBT модуле последнего поколения.
Особенности
Стабилизаторы серии КилоГерц У 1-3 характеризуется следующими ключевыми особенностями:
- высочайшая точность стабилизации выходного напряжения (±0,5%)
- применен новейший процессор фирмы STmicroelectronics серии STM32G4 с интегрированными аналоговыми элементами
- силовой каскад выполнен на базе интеллектуального силового IGBT модуля с интегрированными драйверами и системой защит
- безтрансформаторная схема силовой части
- стабилизатор двойного преобразования формирует форму напряжения практически не зависимо от формы напряжения входной сети
- низкое собственное потребление электроэнергии на холостом ходу, применение высокоэффективного квазирезонансного импульсного блока питания
- подстройка порога отключения по минимальному входному напряжению 50-135 В
- возможность настройки величины заданного выходного напряжения в пределах 200-230 В
- высокоточное RMS-измерение входного напряжения
- возможность работы от бензо/дизель-генераторных установок
- система защиты силового каскада от перегрева
- наличие выходного дросселя для подавления высокочастотных помех
- наличие выходного варисторов для защиты от импульсных перенапряжений в аварийных режимах
- автоматическое отключение нагрузки потребителя при появлении на входе стабилизатора опасного пониженного или повышенного напряжения и автоматический возврат в рабочее состояние после нормализации напряжения через заданное пользователем время
| Рабочий ток, А | 3 |
| Номинальная мощность, кВА/кВт | 0,600 |
| Количество ступеней стабилизации | Без ступеней |
| Тип ключа | Интеллектуальный IGBT модуль |
| КПД стабилизатора не менее,% | 97 |
| Потребляемая активная мощность на холостом ходе не более, Вт | 10 |
| Номинальное выходное напряжение, В | 220 |
| Минимальное рабочее входное напряжение, В | 50 |
| Максимальное входное рабочее напряжение, В | 310 |
| Точность стабилизации, % | 0,5 |
| Время реакции на изменение входного напряжения, мс | 0,05 |
| Частота питающей сети, Гц | 35-75 |
| Пороги отключения, В | 50-310 |
| Задержка на включение, с | 5-500 |
| Регулировка нижнего порога отключения, В | 50-135 |
| Регулировка выходного напряжения, В | 200-230 |
| Тип индикации | LED-индикация |
| |
| Пассивное охлаждение | Вентилятор с плавной регулировкой скорости |
| Степень защиты корпуса | IP20 |
| Габаритные размеры, мм, не более | 214х140х85 |
| Масса, кг, не более | 3 |
| Гарантия, лет | 1 |
]]>
